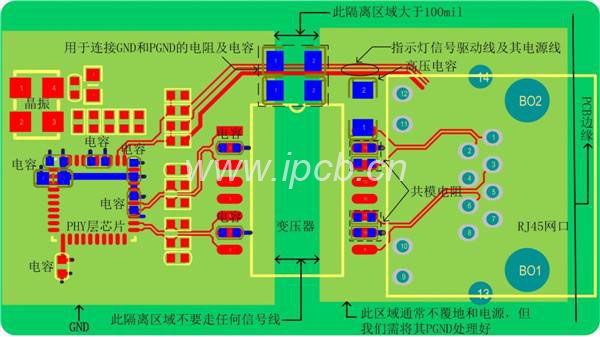

多層線路板合理布局走線的一般標準，PCB設計工作人員在線路板走線全過程中必須遵照的一般標準如下：

　　1、電子器件印刷布線的間隔的設定標準

　　不一樣互聯網中間的間隔管束是由電氣設備絕緣層、加工工藝和元器件)電子器件印刷布線的間隔的設定標準。尺寸等要素決策的。比如一個集成ic元器件的腳位間隔是8mil，則該集成ic的【ClearanceConstraint】就不可以設定為10mil，PCB設計工作人員必須給該集成ic獨立設定一個6mil的PCB設計標準。另外，間隔的設定也要充分考慮生產商的生產量。

　　此外，危害電子器件的一個關鍵要素是電氣設備絕緣層，假如2個電子器件或互聯網的電勢差很大，就必須考慮到電氣設備絕緣層難題。一般自然環境中的空隙工作電壓為200V/mm，也就是5.08V/mil。因此 當同一塊電路板上既因此 當同一塊電路板上具有髙壓電源電路又有底壓電源電路時，就必須需注意充足的安全性間隔。有髙壓電源電路又有底壓電源電路時，就必須需注意充足的安全性間隔。

　　2、路線轉角布線方式的挑選

　　路線轉角布線方式的挑選，以便讓線路板有利于生產制造和美觀大方，在PCB設計時必須設定路線的轉角方式，路線轉角布線方式的挑選，能夠挑選45°、90°和弧形。一般不選用銳利的轉角，最好是選用弧形銜接或45°銜接，防止選用90°或是更為銳利的轉角銜接。

　　輸電線和焊層中間的相接處還要盡可能圓潤，防止出現小的尖腳，能夠選用補滴淚的方式來處理。當焊層中間的管理中心間距低于一個焊層的直徑D時，輸電線的總寬能夠和焊層的直徑同樣;假如焊層中間的管理中心距超過D，則輸電線的總寬就不適合超過焊層的直徑。輸電線根據2個焊層中間而不兩者之間連接的情況下，應當與他們維持較大 且相同的間隔，一樣輸電線和輸電線之輸電線根據2個焊層中間而不兩者之間連接的情況下，應當與他們維持較大且相同的間隔，間的間隔也應當勻稱相同并維持較大，間的間隔也應當勻稱相同并維持較大 。

　　3、印刷布線總寬的明確方式

　　布線總寬是由輸電線穿過的電流量級別和抗干擾性等要素決策的，穿過電流量過電流量越大，則布線應當越寬，電源插頭就應當比電源線寬。以便確保地電位差的平穩(受地電流量尺寸變流越大，則布線應當越寬。一般電源插頭就應當比電源線寬電源插頭就應當比電源線寬化危害小)，接地線也應當較寬接地線也應當較寬。試驗證實：當印刷輸電線的銅膜薄厚為0.05mm時，印刷輸電線的電纜載流量接地線也應當較寬能夠依照20A/mm2開展測算，即0.05mm厚，毫米寬的輸電線能夠穿過1A的電流量。因此，針對一般的的總寬就可以符合要求了;高電壓高電壓，電源線而言10～30mil的總寬就可以符合要求了高電壓，大電流量的電源線圖形界限大于40mil，線到電線間間隔超過30mil。以便確保輸電線的抗抗張強度和工作中可信性，在板總面積和相對密度容許的范疇內，應當選用盡量寬的輸電線來減少路線特性阻抗，提升抗干擾能力能。

　　針對電源插頭和接地線的總寬，以便確保波型的平穩，在線路板走線室內空間容許的狀況下，盡可能字體加粗，一般狀況下最少必須50mil。

　　4、印刷輸電線的抗干擾性和磁屏蔽材料

　　輸電線上的影響關鍵有輸電線中間引進的影響、電源插頭引進的影響)印刷輸電線的抗干擾性和磁屏蔽材料，輸電線上的影響關鍵有輸電線中間引進的影響、和電源線中間的串?dāng)_等，和電源線中間的串?dāng)_等，科學安排和布局布線及接地裝置方法能夠 合理降低干擾信號，使PCB設計出的線路板具有更強的電磁兼容測試特性。

　　針對高頻率或是別的一些關鍵的電源線，比如時鐘信號線，一方面其布線要盡可能寬，針對高頻率或是別的一些關鍵的電源線，比如時鐘信號線，一方面其布線要盡可能寬，另一方面能夠用一條封閉式的接地線將電源線包囊起來，包囊起來等同于加一包地的方式使其與周邊的電源線防護起來，便是用一條封閉式的接地線將電源線“包囊起來，層接地裝置屏蔽掉層。

　　以上就是iPcb小編為大家分享的多層線路板合理布局走線的一般標準，大家是不是get了呢?希望能夠幫助到大家更好地認識多層線路板。
